Управління електродвигуном: автоматизація та частотне регулювання
Управління електродвигуном включає автоматизацію всіх його функцій, таких як пуск, гальмування, реверс і зміна швидкості обертання.
Автоматичний пуск забезпечує плавне включення пускових опорів і можливість регулювання струму в межах, необхідних для зниження кількості помилок під час запуску, що підвищує продуктивність всієї системи. Це ж стосується реверсу та гальмування.
Частотне регулювання
Частотне регулювання усуває один із недоліків електродвигунів із короткозамкненим ротором — постійну частоту обертання ротора, яка не залежить від навантаження. Воно дозволяє регулювати швидкість електродвигуна відповідно до характеру навантаження, що допомагає уникати складних перехідних процесів в електричних мережах та забезпечує роботу обладнання в найбільш економічному режимі.
Частотне регулювання ефективно використовується на промислових підприємствах, в енергетиці, комунальному господарстві та інших галузях. Воно дозволяє автоматизувати виробничі процеси, економно витрачати електроенергію та інші ресурси, підвищувати якість продукції та надійність роботи системи.
Частотне регулювання також підвищує надійність і довговічність технологічної системи завдяки зниженню пускових струмів, уникненню перевантажень та поступовому зносу обладнання.
Системи частотного регулювання можуть бути реалізовані для таких об’єктів:
- Насоси систем водо- та теплопостачання.
- Піщані та пульпові насоси.
- Конвеєри, рольганги та транспортери.
- Дозатори та живильники.
- Ліфтове обладнання.
- Дробарки, млини, змішувачі, екструдери.
- Центрифуги.
- Лінії виробництва плівки, картону та інших матеріалів.
- Прокатні стани та металургійні агрегати.
- Бурове обладнання та електроприводи верстатів.
- Високошвидкісні шпинделі та екскаваторне обладнання.
- Кранове обладнання та механізми маніпуляторів.
У країнах ЄС у 1996 році була введена директива з електромагнітної сумісності (EMC), згідно з якою електротехнічні пристрої не повинні створювати перешкод для інших приладів і мають бути стійкими до електромагнітних впливів.
Кабелі для частотного регулювання від TKD
Кабелі, що використовуються для підключення частотних перетворювачів, мають відповідати вимогам електромагнітної сумісності (EMC), температурним обмеженням, номінальним струмам на виході перетворювача, а також імпедансу передавання екрану.
Спеціальні моторні кабелі від TKD відповідають цим вимогам:
Особливості їхньої конструкції:
- Гнучкі мідні провідники 5-го класу зменшують радіус вигину, що полегшує монтаж і підвищує стійкість до вібрацій.
- Ізоляція зі спеціального поліетилену забезпечує кращі діелектричні характеристики порівняно з ПВХ.
- Подвійне екранування: алюмінієва фольга та мідна луджена оплетка з покриттям близько 85% забезпечують захист від перешкод відповідно до вимог EMC.
- Кабелі мають низьку робочу ємність, що забезпечує відмінну електромагнітну сумісність (EMC).
Ці моторні кабелі можуть використовуватися в сухих, вологих та сирих приміщеннях, а також на відкритому повітрі; вони стійкі до дії кислот, лугів та деяких олив.

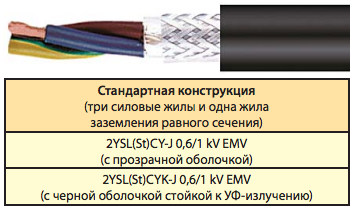

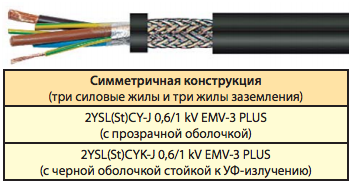

Конструкція та технічні характеристики
- Провідник: мідний гнучкий тонкопровідний.
- Структура: згідно з DIN VDE 0295 кл. 5, відповідно до IEC 60228 кл. 5.
- Ізоляція: PE (поліетилен).
- Маркування жил: відповідно до DIN VDE 0293-308, кольорове маркування з жовто-зеленою жилою.
- Спосіб скрутки: пошарове скручування жил.
- Загальний екран: мідна луджена оплетка поверх алюмінієвої фольги (щільність покриття 85%).
- Зовнішня оболонка: ПВХ.
- Номінальна напруга: Uo/U: 0,6/1 кВ.
- Випробувальна напруга: 4 кВ.
- Температура стаціонарно: -40°C / +80°C.
- Температура при русі: -5°C / +70°C.
- Максимальна температура на провіднику: +70°C при роботі, +160°C у разі короткого замикання.
- Властивості ізоляції: самозатухаюча та важкозаймиста, відповідно до IEC 60332-1.
- Стандарт: згідно з DIN VDE 0250, відповідає директиві 2006/95/EG CE.
Для українських споживачів продукція TKD сертифікована в Україні, що забезпечує легкий доступ до неї. Офіційний дистриб’ютор “Смішер Нетворкс” пропонує поставки кабелів відповідно до вимог замовників з терміном поставки не більше 14 днів.
