QUANTUM

Легкие, исключительно тихие системы с низким уровнем вибраций для высоких скоростей и ускорений

  1. Универсальные соединительные элементы (UMB)
  2. Исключительно тихий ход с низким уровнем вибраций
  3. Алюминиевые перемычки с шагом по ширине 1 мм
  4. Пластмассовые перемычки с шагом по ширине 8 или 16 мм
  5. Большой выбор перемычек и разделителей для кабелей
  6. C-образная планка для элементов компенсации натяжения или гребенчатого компенсатора натяжения
  7. Сменные скользящие накладки

Идеальное решение для высокодинамичных систем – экструдированные боковые ленты
QUANTUM отличается очень низким уровнем шума и вибраций. Благодаря беззвеньевой конструкции и очень маленькому шагу так называемый «полигональный эффект» сводится к минимуму. Благодаря спокойному ходу QUANTUM наилучшим образом подходит для линейных приводов с низким уровнем вибраций.

Пригодность для чистых помещений и большой срок службы
Используются экструдированные боковые ленты. В отличие от обычных соединений типа «отверстие-болт» износ (истирание шарниров) практически отсутствует, что делает QUANTUM идеальным решением для чистых помещений.

Высочайшая прочность
Отсутствие износа подшипников на соединениях типа «отверстие-болт»
Несущее основание из специальной пластмассы со стальными тросами


Идеальное решение для высокодинамичных систем

3-мерные движения: присоединение для приводного элемента выполнено передвижным в боковом направлении и поворачивается до ± 30°

Боковые ленты из экструдированной специальной пластмассы и стальных тросов в несущем основании для максимально долгой эксплуатации
  • Пригодность для чистых помещений: до класса чистоты 1 – нет шарниров, соответственно, они не изнашиваются*
  • Очень низкий уровень шума, 31 дБ(A)**
  • Очень легкие
  • Для высоких ускорений до 300 м/с²
  • Для скоростей хода до 40 м/с
  • Максимальная долговечность: 25 млн циклов и более
  • Продукция прошла типовые испытания TÜV согласно 2 PfG 1036/10.97

* Испытано: Q040.77.RE-70-1000 Институт Фраунгофера,
скорость хода V1 = 0,2 м/с и V2 = 0,9 м/с
** Испытано: Q060.100.100 TÜV Rheinland. Уровень шума на поверхности измерен на расстоянии 0,5 м при равномерном и прерывистом движении.

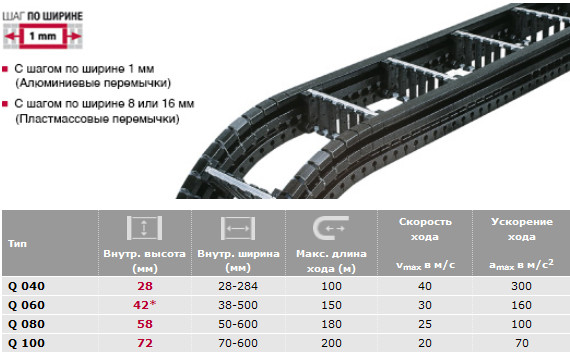

Типы Q 040, Q 060, Q 080 и Q 100 с пластмассовыми или алюминиевыми перемычками
