Серия LS/LSX

Недорогие стальные кабеленесущие системы легкой конструкции

  1. Соединительные уголки для разных вариантов присоединения
  2. Оптимальное соотношение внутренней и наружной ширины – краевая перемычка на требуется
  3. Облегченные звеньевые ленты – со специальным покрытием или из нержавеющей стали
  4. Опциональный центральный болт для эксплуатации с высокой нагрузкой
  5. C-образная планка для элементов компенсации натяжения
  6. Различные типы перемычек с шагом по ширине 1 мм
  7. Упоры интегрированы в пластину цепи – дополнительные болты не требуются
  8. Перегородки из пластмассы или стали
  9. Различные разделители для кабелей

Конструкция
Благодаря облегченной конструкции пластин отличаются небольшим весом при одновременно высокой стабильности. Безопорная длина серии LS значительно больше по сравнению с пластмассовыми системами аналогичных размеров.


Облегченные пластины выполнены цельными – упорная система интегрирована в нее

Легкие боковые ленты без дополнительных болтов – со специальным покрытием или нержавеющая сталь

Опционально: центральный болт и стопорное кольцо для эксплуатации с высокой нагрузкой

Опционально: концевая C-образная планка для элементов компенсации натяжения
  • Улучшенные динамические показатели благодаря облегченному исполнению
  • Большие безопорные длины в диапазоне дополнительных нагрузок от малых до средних
  • Для защиты кабелей по запросу устанавливается крышка со стальной лентой

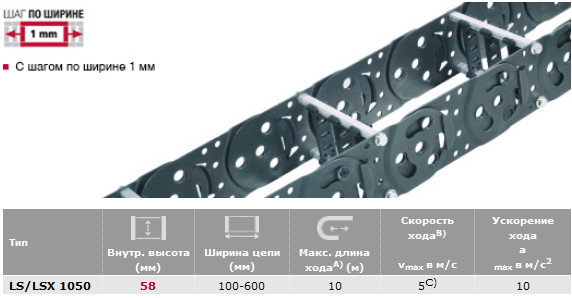

Тип LS/LSX 1050


Внутренняя высота и ширина кабеленесущей системы зависят от типа перемычки.
A) Значения для исполнений LS; исполнения LSX, см. диаграмму нагрузок
B) Значения для исполнений LSX уменьшены на 0,5 м/с
C) Максимальное значение
