Важлива інформація:

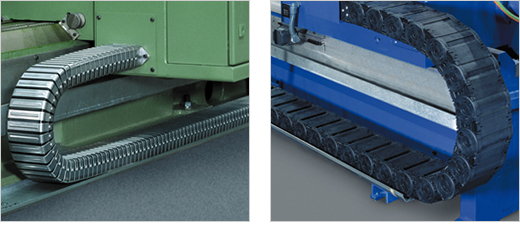

Для безпечного розмотування кабеленесучої системи необхідно забезпечити рівну поверхню. Якщо такої поверхні немає на місці експлуатації, слід використовувати укладочний лоток.
- Матеріали: стальний лист, оцинкований, лист із нержавіючої сталі або алюмінію.
- Стандартна довжина поставки: 2 метри. Спеціальні розміри доступні за запитом.

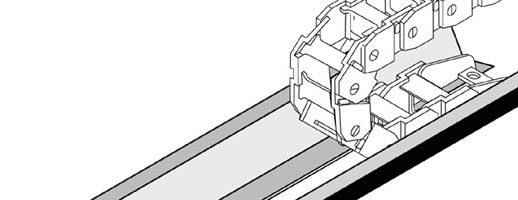

Укладочні лотки (нерозбірне виконання) для кабеленесучих систем із пластмаси:
Для безпечного розмотування кабеленесучої системи потрібна рівна поверхня. Якщо така відсутня, використовується укладочний лоток.
| Тип | Внутрішня ширина b1 |
Загальна ширина BA |
Загальна висота hA |
Товщина листа s |
| MONO | ||||
| MONO 0450 | BK + 6 | b1 + 15 | 20 | 1,5 |
| MONO 0625 | BK + 15 | b1 + 25 | 30 | 2,0 |
| UNIFLEX | ||||
| UNIFLEX 0455 | BK + 6 | b1 + 15 | 20 | 1,5 |
| UNIFLEX 0555 | BK + 6 | b1 + 15 | 20 | 1,5 |
| UNIFLEX 0600, UNIFLEX 0665 |
BK + 15 | b1 + 25 | 30 | 2,0 |
| Серия K | ||||
| KC 0650, KE 0650, KC 0900, KE 0900 |
BK + 15 | b1 + 25 | 30 | 2,0 |
| Серия M | ||||
| MK 0475, MT 0475 |
BK + 6 | b1 + 15 | 20 | 1,5 |
| MC-, ME-, MK-, MT 0650, MC-, ME-, MK-, MT 0950 |
BK + 15 | b1 + 25 | 30 | 2,0 |
| MC-, ME-, MK-, MT 1250 | BK + 20 | b1 + 40 | 50 | 3,0 |
| Серия XL | ||||
| XLC 1650, XLT 1650 |
BK + 20 | b1 + 40 | 50 | 3,0 |
| QUANTUM | ||||
| QUANTUM Q 040 | BK + 6 | b1 + 15 | 20 | 1,5 |
| QUANTUM Q 060, QUANTUM Q 080 |
BK + 15 | b1 + 25 | 30 | 2,0 |
| QUANTUM Q 100 | BK + 20 | b1 + 40 | 50 | 3,0 |
| CONDUFLEX | ||||
| CF 055, CF 060 |
70 | 85 | 20 | 1,5 |
| CF 085 | 100 | 115 | 20 | 1,5 |
| CF 115 | 130 | 155 | 30 | 20, |
| CF 120 | 135 | 160 | 30 | 2,0 |
| CF 175 | 200 | 225 | 30 | 2,0 |
