The economical solution: We recommend that the fixed point be placed in the middle of the travel length (central feed). This will result in the shortest lengths for the cable carrier, cables and guide channel.

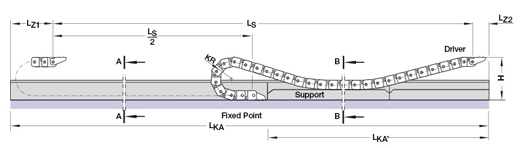

One-sided cable carrier arrangement (standard connection)
LKA = LS + LZ1 + LZ2

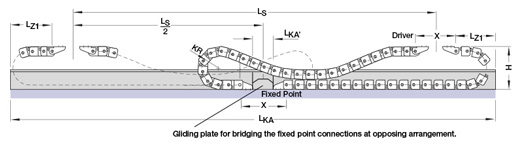

Opposing cable carrier arrangement (standard connections)
LKA = LS + 2 LZ1 + X
Explanation of terms – guide channels
LS | = | Travel length of cable carrier |
LKA | = | Channel length |
LKA’ | = | Channel length with support (≙ LS/2) with one-sided arrangement (≙ X — 2 l1) with opposing arrangement |
LZ1 | = | Additional measurement for loop overhang (≙ ÜB + 50 mm) with standard connection |
LZ2 | = | Additional measurement for connection (≙ l1 + 50 mm) |
X | = | Connection distance with an opposing arrangement |
Depending on the chain size, the channel inner width is 4-5 mm greater than the width of the guided cable carrier. Depending on the length of travel, the cable carrier connection heights should be reduced.
Do get in touch with us! We would be happy to calculate the dimensions of the guide channel to suit your application.
Направляющий канал – один из необходимых элементов, обеспечивающих надежность работы гибких кабеленесущих систем из пластмассы на большой длине хода.

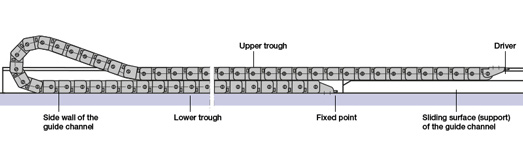

При большой длине хода верхняя ветвь кабеленесущей системы скользит по нижней ветви. За фиксированной точкой кабеленесущая система скользит по поверхности скольжения (основе) направляющего канала. Направляющие каналы предотвращают соскальзывание верхней ветви с нижней и гарантируют спокойный ход с минимальным износом.
Исполнения:
Направляющие каналы из листовой стали – стандартное исполнение
При одностороннем расположении кабеленесущей системы последняя за фиксированной точкой скользит по сквозной пластине скольжения со скосами.
При встречном расположении пластина скольжения крепится аналогичным образом между присоединениями фиксированных точек.
Для уменьшения сопротивления скольжения и износа между кабеленесущей системой и основой может наклеиваться специальная пластина скольжения. Рекомендуем использовать специальные пластины скольжения при скоростях > 0,5 м/с и частых циклах перемещения.
Материалы:
- Стальной лист, оцинкованный
- Нержавеющая сталь
Длина поставки:
- Стандартная длина 2 м
- Специальная длина по запросу
Мы также предлагаем изготовленные на заказ направляющие каналы из листовой стали для конкретных условий эксплуатации. При этом заказчик практически не ограничен в выборе формы и варианта крепления.
Стандартное исполнение для индивидуального крепления, например сварки прямо на спройплощадке.
Модульные направляющие каналы из алюминиевых профилей
- Простой монтаж
- Без винтового соединения стыков, удобное выравнивание с помощью двух пластмассовых зажимных профилей
- По желанию с днищевой пластиной по всей длине
- Легкость в обращении
- Низкая собственная масса
- Неразъемные боковые стенки канала
- Боковые стеновые профили канала с опорой, со скосами с двух сторон
